아두이노에서 Socket.IO 사용해보기
2021년 1월 24일

웹 소켓이 무엇인지는 폴링 없이 데이터를 주고받을 수 있게 해준다는 정도만 알았고 직접 써본 적은 없었습니다. 그게 실제로 구동되는 실체를 본 것은, 카카오톡 뉴스의 댓글 부분이었습니다.

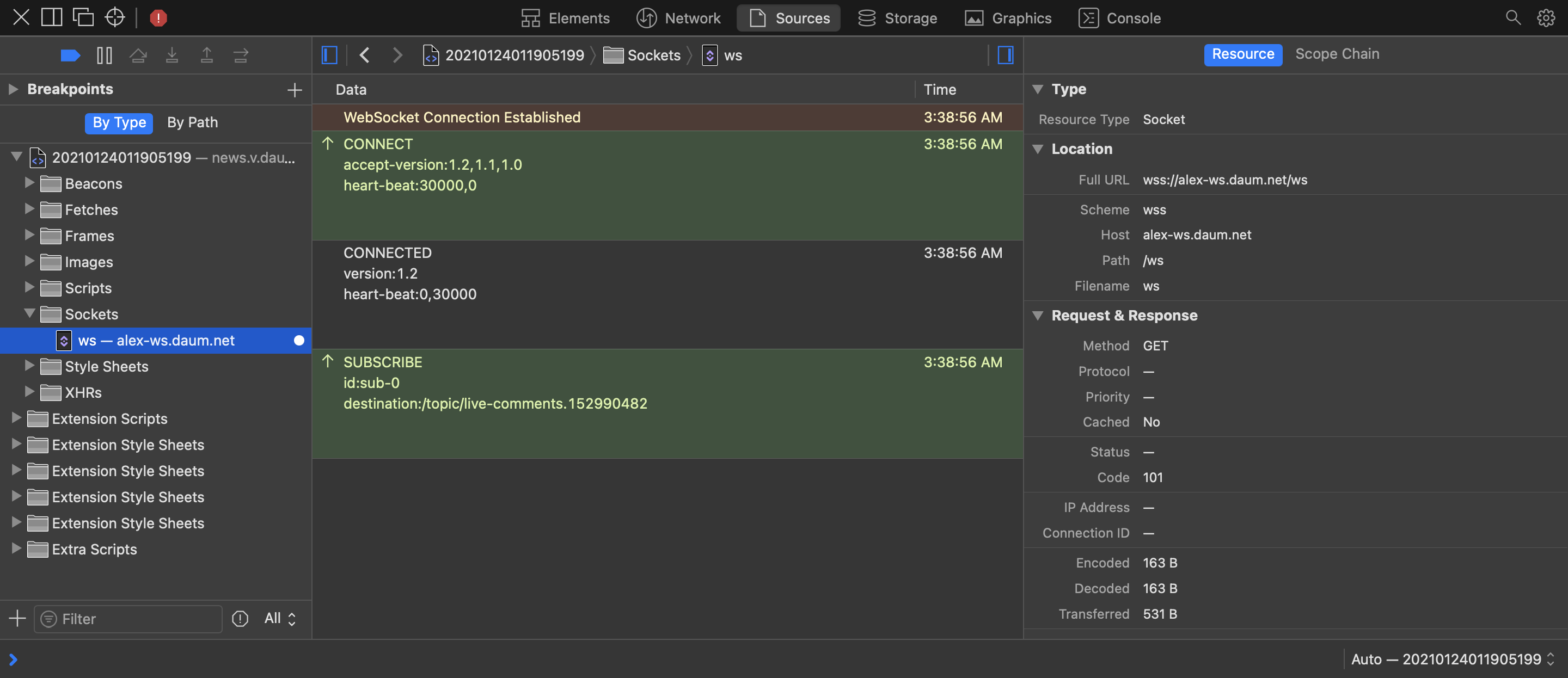

댓글마다 추천/비추천 버튼이 있는데, 이게 그냥 놔두어도 자동으로 업데이트됩니다. 신기해서 브라우저 콘솔을 열어보니 Sockets라고 눈에 띄는 부분이 있어 살펴 보았습니다.


댓글 정보가 알아서 업데이트됩니다.

30초마다 심장박동(heartbeat)을 보내는 웹소켓 연결이 구성되어 있었고, 그 소켓으로 실시간 댓글 정보가 업데이트되고 있었습니다.

아무튼 여러 모로 쓸모있는 녀석이구나 정도로만 생각만 하고 있다가, 최근에 어떤 아이디어가 떠올랐습니다.

아두이노를 사용하는 IoT 프로젝트에 웹소켓을 써보면 어떨까?

왜 하필 웹 소켓을 선택했냐면요…

  • 노드는 서버에게 자신의 데이터를 보낼 수 있어야 합니다.
  • 동시에 서버로부터 데이터 전송 요청을 받아 즉각적으로 새 데이터를 보낼 수 있어야 합니다.

노드는 기본적으로 데이터를 서버로 전달하는 역할이라 노드->서버 단방향 데이터 흐름으로도 충분할 것 같았지만, 데이터의 실시간성을 위해서는 전송 주기를 줄여야 하고, 이는 배터리와 네트워크에 부담으로 작용합니다.

이를 극복하려면 서버가 새로운 데이터를 원할 때에만 전송이 이루어지도록 해야 합니다. 그리고 이 시나리오에는 웹소켓을 사용하는 것이 적절하다고 판단했습니다.

WebSocket

웹 소켓은 TCP를 기반으로 양방향 연결을 만들어 주는 프로토콜입니다. 보통 이런 식으로 씁니다.

<script>
  const socket = new WebSocket("ws://도메인/경로");

  wSocket.onopen = function(e){
    alert("연결됨!");
  }
  wSocket.onclose = function(e) {
    alert("종료됨!");
  }

  socket.onmessage = function (e) {
    // 서버에서 메시지가 왔어요.
    alert(e.data);
  }

  function send(data) {
    // data라고 서버에 보냅니다.
    wSocket.send(data);
  }
</script>

간단합니다. 그런데 웹 소켓을 직접 사용하지는 않고 Socket.IO을 사용했습니다.

Socket.IO

Socket.IO는 공식 문서에 따르면 WebSocket API의 얇은 wrapper입니다.

조금 더 자세히 들어가면 다음과 가깝습니다.

  • 실제 일은 Engine.IO라는 친구가 다 합니다.
  • Socket.IO는 Engine.IO가 제공하는 raw API의 wrapper에 가깝습니다.
  • Engine.IO는 WebSocket을 사용할 수도, 사용하지 않을 수도 있습니다.
  • Engine.IO는 연결 직후에는 HTTP long polling을 사용하다가 HTTP Upgrade 메커니즘을 통해 WebSocket으로 갈아탑니다.

Socket.IO의 핵심은, 97%에 달하는 브라우저 호환성을 보장하는 것, 기존 HTTP 프록시와 로드밸런서를 그대로 사용할 수 있다는 것과, 패킷에 여러 메타데이터를 붙인다는 것입니다.

Socket.IO는 WebSocket을 전송 계층으로 사용할 뿐, 패킷에 추가적인 데이터를 덧붙이기 때문에 기존 WebSocket 서버 또는 클라이언트와는 연결할 수 없습니다.

Socket.IO의 메시지에는 다음과 같은 정보가 들어갑니다:

  • type: 메시지의 타입입니다. CONNECT(0), DISCONNECT(1), EVENT(2), ACK(3), CONNECT_ERROR(4), BINARY_EVENT(5), BINARY_ACK(6), 이렇게 7개가 있습니다.
  • nsp: 메시지의 네임스페이스입니다.
  • data: 메시지의 페이로드입니다. JSON 배열 형식으로, 여러 데이터가 들어갈 수 있습니다.
  • id: 메시지의 id입니다.

예를 들어보겠습니다.

  • 2["hello",1]: hello라는 이벤트에 1이라는 페이로드를 담아 보내는 메시지입니다.
  • 2/admin,456["project:delete",123]: /admin 네임스페이스에서 project:delete라는 이벤트에 대해 123이라는 페이로드를 담아 보내는 메시지입니다.

그냥 WebSocket이 스트링만 달랑 보내는 것에 비해 할 수 있는 게 조금 더 많습니다. 네임스페이스를 정해 트래픽을 격리할 수 있고, 데이터 여러 개를 JSON 형식으로 주고받을 수 있습니다.

서론이 길었네요. 서버 쪽으로 넘어가보겠습니다.

Socket.IO 서버

예제를 먼저 보겠습니다. 엄청나게 간단합니다.

const io = require('socket.io')(3000);

io.on('connection', socket => {
  // either with send()
  socket.send('Hello!');

  // or with emit() and custom event names
  socket.emit('greetings', 'Hey!', { 'ms': 'jane' }, Buffer.from([4, 3, 3, 1]));

  // handle the event sent with socket.send()
  socket.on('message', (data) => {
    console.log(data);
  });

  // handle the event sent with socket.emit()
  socket.on('salutations', (elem1, elem2, elem3) => {
    console.log(elem1, elem2, elem3);
  });
});

이 정도만 해도 서버는 제대로 작동합니다. 이제 가장 중요한 아두이노쪽으로 넘어가 보겠습니다 오늘의 하이라이트.

Arduino에서 Socket.IO 클라이언트 구축하기

일단 인터넷 연결이 필요합니다. 마침 굴러다니는 ESP32 개발 보드가 있어 사용했습니다.

WEMOS LOLIN D32 보드를 사용했습니다. 와이파이와 블루투스를 지원합니다. 만세!

아두이노에서 사용할 수 있는 Socket.IO 구현체를 열심히 검색하여 아래 두 후보를 추렸습니다.

이 중 첫 번째가 압도적으로 별이 많이 찍혀 있어 사용했습니다.

arduinoWebSockets는 활발하게 관리되고 있고 이슈 대응도 빠릅니다. 이슈 오픈한지 5분만에 답이 달렸습니다.

모든(?) 아두이노 라이브러리는 example 디렉토리에 예제를 가지고 있습니다. Socket.IO 클라이언트로 사용하는 예제를 보겠습니다.

// ...적절한 헤더 파일과 기타 전역변수 선언...

SocketIOclient socketIO;

void socketIOEvent(socketIOmessageType_t type, uint8_t * payload, size_t length) {
    switch(type) {
        case sIOtype_DISCONNECT:
          // ...적절한 코드...
        case sIOtype_CONNECT:
            // ...적절한 코드...

            // join default namespace (no auto join in Socket.IO V3)
            socketIO.send(sIOtype_CONNECT, "/");
            break;
        case sIOtype_EVENT:
            // ...적절한 코드...
        case sIOtype_ACK:
            // ...적절한 코드...
        case sIOtype_ERROR:
            // ...적절한 코드...
        case sIOtype_BINARY_EVENT:
            // ...적절한 코드...
        case sIOtype_BINARY_ACK:
            // ...적절한 코드...
    }
}

void setup() {
  // ...인터넷에 연결하는 적절한 코드...

  // server address, port and URL
  socketIO.begin("10.11.100.100", 8880);

  // event handler
  socketIO.onEvent(socketIOEvent);
}

void loop() {
  socketIO.loop();

  // ...지정된 시간마다 서버로 메시지를 보내는 코드...
}

이대로만 실행하면 아무 문제 없을 것 같습니다.

연결이 안 돼요

되라는 연결은 안 되고 5초마다 연결이 끊겼다는 메시지만 시리얼 모니터에 출력되었습니다. 그런데 디버그 출력도 없어 원인을 찾아내는 데에 어려움을 겪었습니다.

arduinoWebSockets 라이브러리는 디버그 출력을 지원하지만 그걸 활성화하는 과정에서 매우 많은 삽질을 하다가 결국 포기했습니다… ㅠ

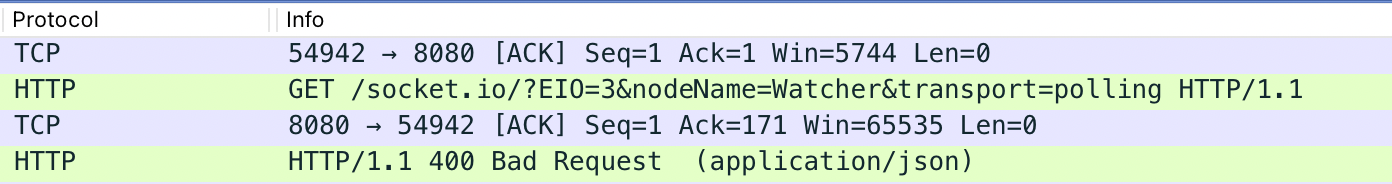

서버 쪽을 보아도 아무 것도 출력되지 않았습니다. 여기서 궁금해지기 시작했습니다. 과연 연결을 시도하긴 한 걸까? 알아내기 위해 WireShark를 켰습니다.


/socket.io/?EIO=3&nodeName=Watcher&transport=polling으로 GET을 날렸는데 400 Bad Request가 왔습니다.

루피 ???

아니 왜????

도저히 원인을 찾을 수가 없어 그냥 다 포기했습니다.

하하..아하하하ㅏㅏ하하하하ㅏ

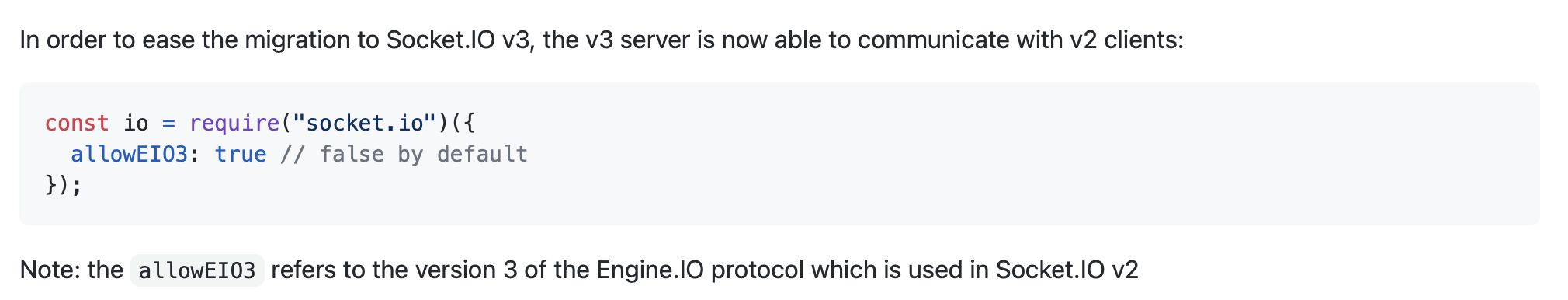

머리를 좀 식히고 문서와 GitHub 저장소를 돌아보았습니다. 그러다가 최신 버전인 3.1.0 릴리즈 로그를 보았습니다.


allowEIO3가 기본으로 false라고 합니다. 아, 클라이언트가 요청 시에 Engine.IO의 버전을 지정할 수 있나 봅니다. 그런데 EIO3라.. 뭔가 익숙합니다. 아까 WireShark로 본 HTTP 요청에 EIO=3라는 쿼리 파라미터가 있었습니다.

즉, 서버는 Engine.IO v3을 사용하는 요청을 기본으로 막아놓고 있었기 때문에 아두이노의 EIO=3 연결 요청이 실패한 것이었습니다.

그렇다면 아두이노 쪽에서 왜 그런 파라미터가 붙어서 날아가는 걸까요. arduinoWebSockets 라이브러리의 SocketIOclient.h 49번째 줄에 이유가 있었습니다.

void begin(const char * host, uint16_t port, const char * url = "/socket.io/?EIO=3", const char * protocol = "arduino");

url 인자 기본값이 /socket.io/?EIO=3이었습니다. 기본 인자가 사용되지 않도록 /socket.io/?EIO=4를 넘겨 주니 제대로 연결되기 시작했습니다.

그런데…

고통이 끝나지 않습니다…

연결이 자꾸 끊어져요!

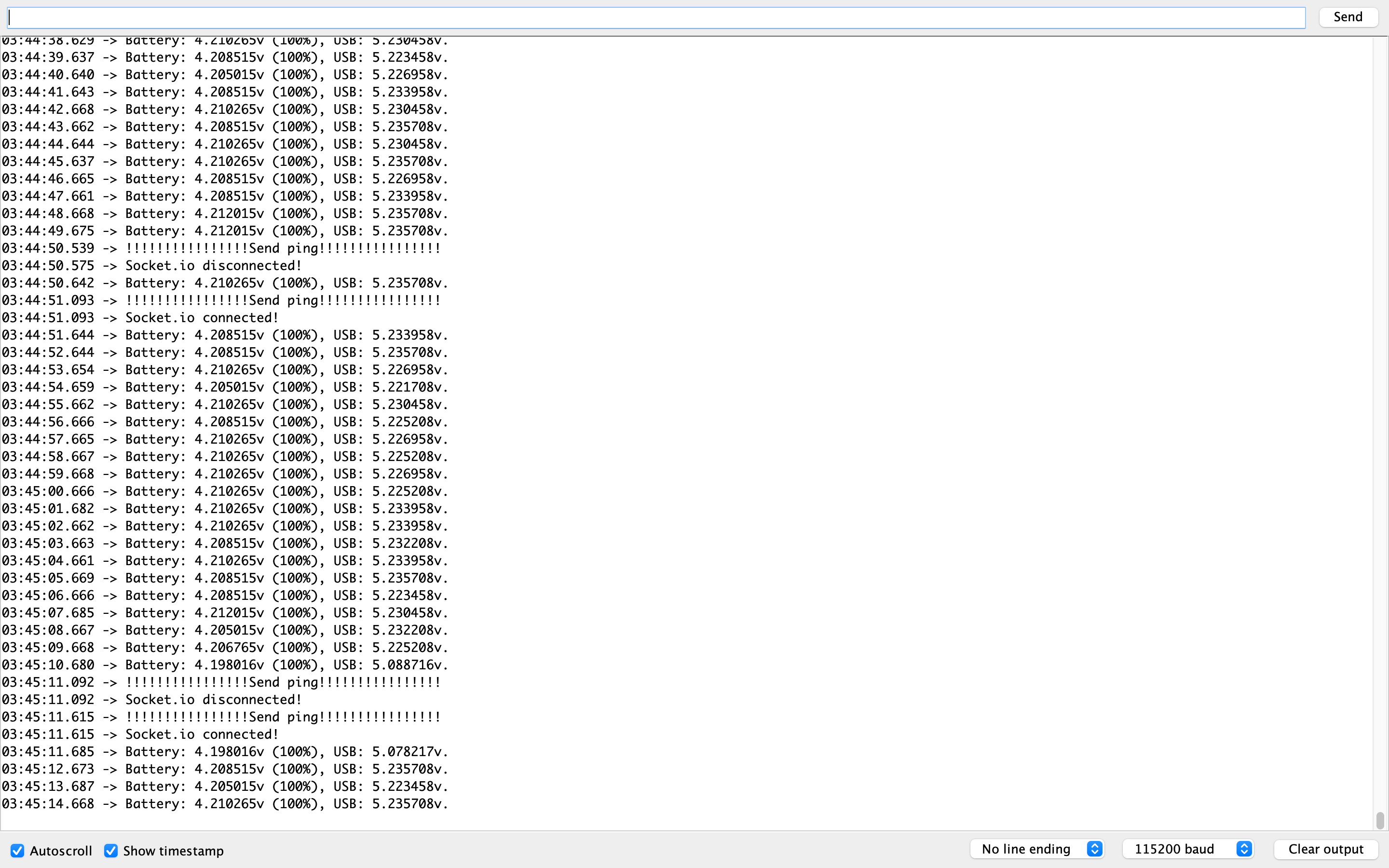

그렇게 힘들게 만든 연결이 대략 20초마다 끊어지고 새로 생기기를 반복했습니다. 물론 자동 연결이 지원되기 때문에 사용상에 문제는 없었지만 매우 거슬렸습니다.

공유기가 문제인가 싶어 인터넷 연결도 테스트 해 보고, 기기들끼리 너무 다닥다닥 붙어있어서 그런가 싶어 떨어뜨려도 보았지만, 연결 끊김을 피할 수 없었습니다.

disconnection

이토록 연결이 불안정해서야…ㅠ

라이브러리 저장소 이슈에서 disconnects 키워드로 검색을 해 보니 비슷한 사례가 몇 개 나왔습니다. 슬프게도 해결책은 찾지 못했습니다.

머리를 굴리기 시작했습니다.

전자두뇌!

두뇌 풀가동!

만약 서버가 보낸 무언가로 인해 연결이 끊어지는 것이라면 이벤트에 반응하는 콜백, 또는 그 콜백을 실행하는 코드에서 실마리를 찾을 수 있을 것입니다.

만약 클라이언트가 보내는 무언가로 인해 연결이 끊어지는 경우라면, 이를 차단하면 연결 끊김을 막을 수 있을 것입니다.

전자의 경우에는 문제가 없었습니다. 노드는 서버의 메시지를 정상적으로 수신할 수 있었습니다. 그래서 클라이언트가 서버로 무언가를 보낼 여지가 있는, 라이브러리의 loop()함수를 관찰하기 시작했습니다.

void SocketIOclient::loop(void) {
    WebSocketsClient::loop();
    unsigned long t = millis();
    if((t - _lastConnectionFail) > EIO_HEARTBEAT_INTERVAL) {
        _lastConnectionFail = t;
        DEBUG_WEBSOCKETS("[wsIOc] send ping\n");
        WebSocketsClient::sendTXT(eIOtype_PING);
    }
}

클라이언트가 지정된 시간마다 서버로 PING을 보내도록 구현되어 있었습니다. 그리고 그 시간은 20초였습니다.

#define EIO_HEARTBEAT_INTERVAL 20000

연결이 끊어지는 주기와 일치했습니다. WebSocketsClient::sendTXT(eIOtype_PING) 호출이 의심되었습니다. 해당 호출 직전에 Serial.println() 호출을 두어 연결 끊김과 PING의 전송 시각을 관찰하였습니다.


그리고 PING 전송 시도 직후에 연결이 끊어지는 것을 확인할 수 있었습니다.

PING을 거부하는 서버?

서버가 클라이언트의 PING을 거부하고 있었습니다.

다시 머리를 굴려보았습니다.

전자두뇌2

지금 자면 몇 시에 일어나지…

아까 begin() 함수의 url 파라미터 기본값이 /socket.io?EIO=3였던 것을 상기해 보았습니다.

이를 통해 arduinoWebSockets 라이브러리가 Engine.IO v3에 맞춰 작성되어 있다고 추측할 수 있었습니다. 반면 연결은 EIO=4를 사용해서 수립했구요.

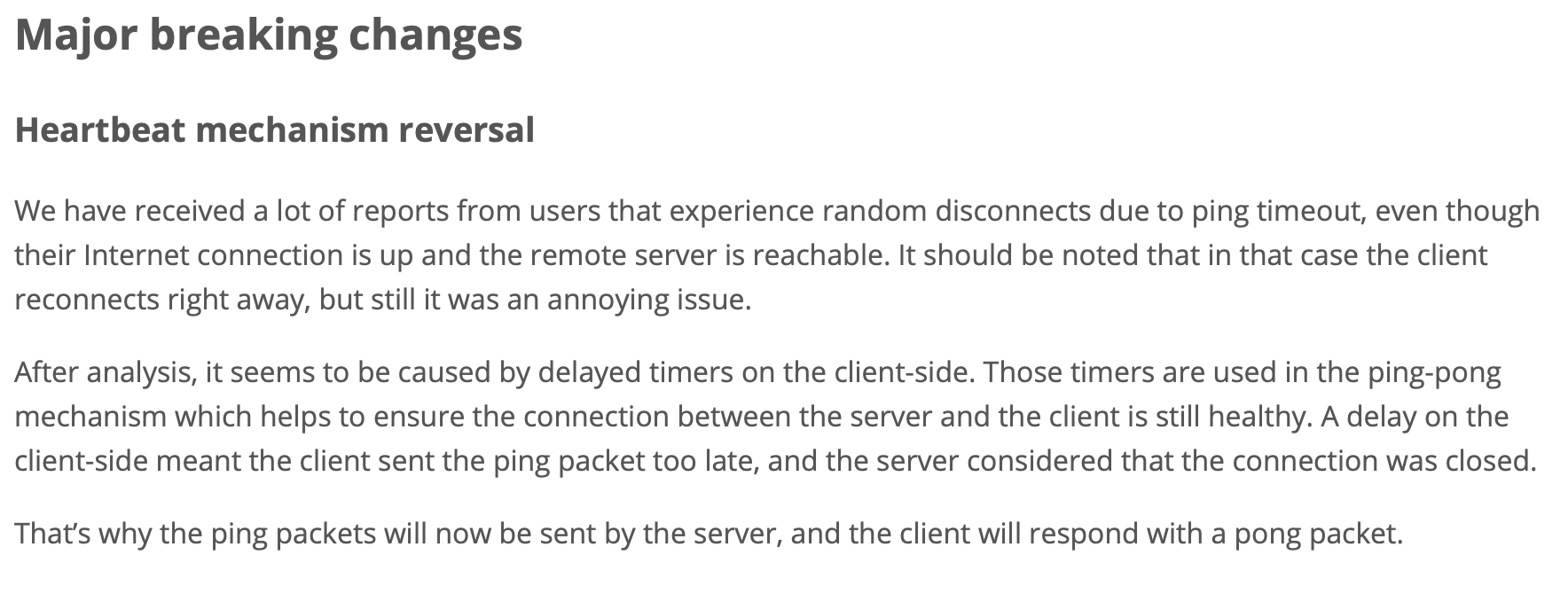

arduinoWebSockets 라이브러리가 Engine.IO v4에 맞지 않는 동작을 할 수도 있겠다는 의심을 했습니다. 그리고 Engine.IO v4 릴리즈 로그에서 실마리를 찾았습니다.


앞으로는 서버가 ping을 보내면 클라이언트가 pong으로 답한다고 합니다.

Engine.IO v3 까지는 클라이언트가 주기적으로 PING을 서버에게 보내면 서버가 PONG으로 답하였다고 합니다. 그런데 클라이언트에서 타이머가 지연되어 PING을 조금 늦게 보내면 서버는 클라이언트가 죽었다고 판단해 연결을 끊는 이슈가 있었다고 합니다.

그래서 서버가 PING을 보내면 클라이언트가 PONG으로 받아치도록 heartbeat 메커니즘을 뒤집은(reversal) 것입니다.

그러니까, Engine.IO v4 클라이언트는 서버에 PING을 보낼 필요가 없던 것입니다. 그래서는 안 되는 것이기도 하구요.

결국 연결이 자꾸 끊어지던 문제는 클라이언트가 Engine.IO v4를 사용해 연결한 상태에서 20초마다 PING을 보냈기 때문에(=해서는 안 되는 짓) 발생한 것입니다..

해결책은 간단합니다. PING을 보내는 코드를 지워버리면 됩니다.

void SocketIOclient::loop(void) {
    WebSocketsClient::loop();
    unsigned long t = millis();
    if((t - _lastConnectionFail) > EIO_HEARTBEAT_INTERVAL) {
        _lastConnectionFail = t;
        DEBUG_WEBSOCKETS("[wsIOc] send ping\n");

        // 보내지 마 ping!
        // WebSocketsClient::sendTXT(eIOtype_PING);
    }
}

해결!

이제 몇 시간을 놓아 두어도 연결이 잘 유지됩니다.

마치며

라이브러리 소스를 보면서 배워가는게 많습니다.

다른 무엇보다 문서와 소스가 제일 정확하다는 걸 느꼈습니다. 구글링 전에 문서부터 봐야겠습니다.
